Pertemuan 3 : Linked List Implementation II - 2101632225 - Hendy

Oleh

Stack

Stack adalah sebuah struktur data yang menyimpan elemennya secara berurutan dan menyerupai tumpukan yang berisi elemen maka semakin banyak elemen yang dimasukkan maka tumpukan data semakin tinggi keatas. Seperti namanya yaitu Stack, ketika kita memasukkan suatu elemen pertama kali maka elemen pertama tersebut adalah yang paling terakhir keluar (First In, Last Out) atau juga sebaliknya yaitu ketika kita memasukkan suatu elemen terakhir maka elemen tersebut yang paling pertama keluar (Last In, First Out).


Array Representation

Stack mempunyai 2 variabel yaitu TOP dan MAX :

TOP = Elemen teratas dari suatu struktur data yang disusun berdasarkan Stack (berdasarkan urutan Array yaitu dimulai dari index ke-0).

MAX = Index maksimum pada Stack.


Untuk mencari TOP maka kita bisa menggunakan rumus yaitu :

TOP = MAX - 1

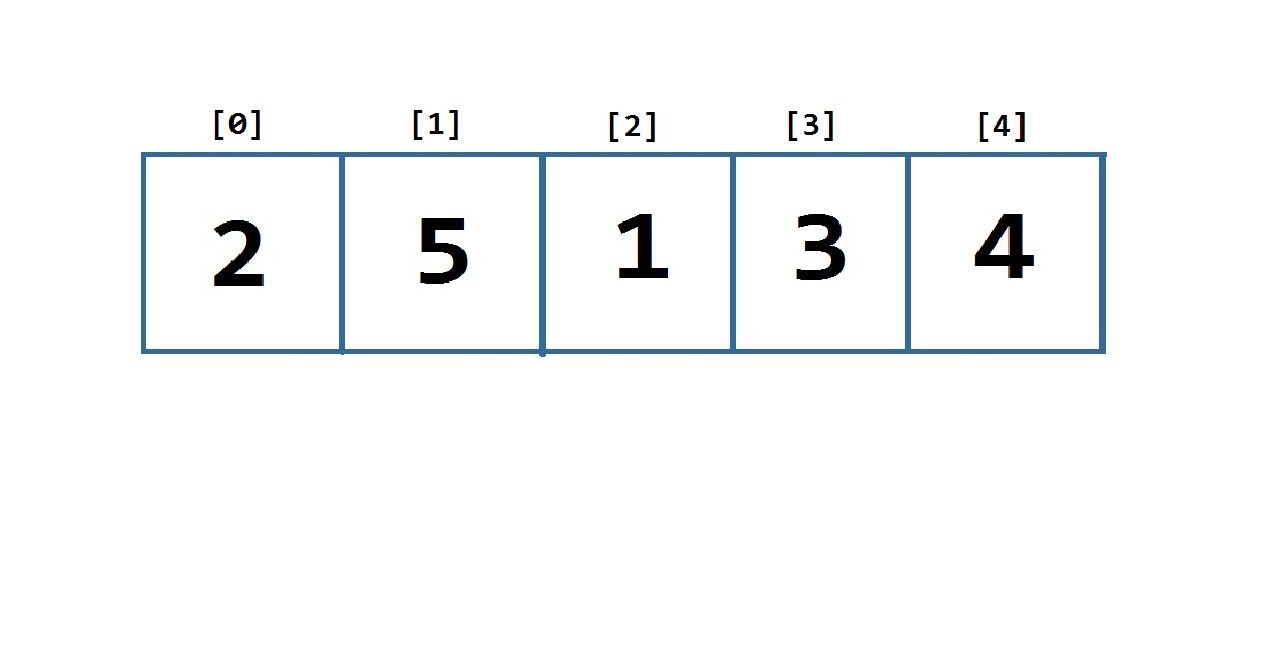

Dari contoh diatas berarti MAX = 5, karena mempunyai 5 elemen. Untuk mencari TOP maka MAX dikurang 1 maka TOP dari data diatas yaitu pada index ke-4 yaitu 4. Berarti 4 adalah bagian teratas dari Stack


Jika tidak ada elemen maka TOP = NULL yaitu Stack mempunyai isi yang kosong dan tidak ada elemen apapun di dalam Stack tersebut.


Stack Operation

Operasi Stack terdiri dari 3 yaitu :
  1. Push(x) = berfungsi untuk memasukkan data atau menambah elemen, x yaitu berupa angka yang ingin kita masukkan ke data
  2. Pop() = untuk menghapus elemen atau data
  3. Top() = untuk mengembalikkan data pada bagian paling atas Stack


Infix, Postfix, and Prefix Notation

Terdapat 3 notasi aritmatika yaitu :
  1. Prefix Notation. contoh : *410
  2. Infix Notation. contoh : 4*10
  3. Postfix Notation. contoh : 410*
Komputer hanya bisa mengoperasikan berdasarkan Prefix dan Postfix saja.


Rumus untuk mengubah Infix menjadi Prefix dan Postfix menjadi lebih mudah :

Operand = 5,4,10 (berupa angka).
Operator = +, /, *, -, dan lain lain.

Prefix = Operator -> Left Operand -> Right Operand
Postfix = Left Operand -> Right Operand -> Operator

Postfix Notation akan scan dari kiri ke kanan sedangkan kalau Prefix Notation akan scan dari kanan ke kiri untuk menghitungnya.



Depth First Search (DFS)

Depth First Search adalah sebuah algoritma untuk mencari sebuah data di dalam tree atau graph.
Depth First Search menggunakan Stack yaitu dimulai dari yang paling bawah atau akar dari sebuah pohon yaitu A. lalu A bercabang kemudian lanjut lagi dengan dimasukkannya B dan C. Kemudian A dapat dibebaskan. Karena B bercabang maka C dahulu yang dibebaskan. Kemudian dari B terdapat masukkan lagi yaitu D dan E dan kemudian B bisa dibebaskan. Karena Stack menggunakan metode Last In First Out, maka E yang dikeluarkan dahulu kemudian dilanjutkan dengan D.

Hasilnya yaitu : A,C,B,E,D (sesuai urutan yang dikeluarkan atau pop).


Queue

Queue adalah suatu struktur data yang menyimpan elemennya berdasarkan aturan urutan dan hampir sama dengan Stack. Tetapi, Queue menggunakan metode yaitu First In, First Out atau sebaliknya yaitu Last In, Last Out.

Queue mempunyai 2 variabel yaitu :
  1. Front = Paling depan yang merupakan index paling pertama
  2. Rear = Paling belakang yang merupakan index paling terakhir
Dari gambar diatas berarti Front = 0 dan Rear = 4

Jika Front = Rear = Null yang menandakan queue kosong dan tidak terdapat elemen atau data sedikitpun.



Queue Operation

Queue Operation terdapat 3 yaitu :
  1. Push(x) = Memasukkan data
  2. Pop() = Menghapus data
  3. Front() = Elemen paling pertama akan ditampakkan atau dikembalikkan


Circular Queue

Pada Queue biasa, ketika kita ingin menambahkan data yang baru pada Queue sudah penuh. Maka data tidak bisa lagi ditambahkan karena sudah penuh dan tidak ada tempat kosong lagi walaupun ketika data yang pertama kali kita masukkan sudah dihapus atau dihilangkan (berbentuk batang)


Berbeda dengan Circular Queue yang berbentuk lingkaran, Front (bagian paling depan) dan Rear (bagian paling belakang) saling terhubung. Misalnya data dari gambar diatas ditambahkan, jadi pada index ke-5 yaitu 60 maka Rear berubah menjadi 60. Jika pada index ke-0 yaitu 10 dihapus maka index ke-1 menjadi Front.

Lalu jika pada index ke-6 dan ke-7 ditambahkan data 70 dan 80, maka kita bisa menambahkan data lagi pada index ke-0 karena data awalnya yaitu 10 telah dihapus dan bisa digunakan kembali. Jadi pada Circular Queue, kita bisa mengubah-ubah Front dan Rear dan juga bisa menambahkan data baru dengan cara menghapus data yang paling pertama.



Breadth First Search

Breadth First Search (BFS) hampir sama dengan Depth First Search (DFS) yaitu mulai dari yang paling bawah atau dari akar suatu tree atau pohon.



Breadth First Search (BFS) menggunakan Queue yaitu First In maka First Out jadi yang data yang pertama kali masuk maka data tersebutlah yang keluar duluan. Seperti contoh diatas, pertama adalah A kemudian dari A tersebut terdapat B dan C kemudian A bisa dilepas. Selanjutnya B mempunyai cabang yaitu D dan E kemudian B dan C bisa dihilangkan. Karena Queue, maka D dahulu yang keluar kemudian E yang keluar.

Maka Hasilnya : A, B, C, D, E



Terima kasih sudah membaca post ini yang merupakan rangkuman pembelajaran saya pada pertemuan ketiga belajar mengenai Data Structure. Semoga informasi ini bermanfaat bagi kalian semua. Terima Kasih.
